Produtos/ Detector de vazamento de metano
Detector de vazamento de metano
Nossas soluções avançadas de detecção de vazamento de metano, garantindo segurança e eficiência no monitoramento de vazamentos, oferecem três métodos inovadores adaptados para atender a diversas necessidades operacionais:
Montado em veículo Detector de vazamento de metano: este detector fornece inspeções rápidas de grandes áreas enquanto está em movimento, aumentando significativamente a eficiência.
Transportado por UAV Detector de vazamento de metano: esta tecnologia de ponta utiliza um detector baseado em drone para detectar com precisão áreas de difícil acesso, minimizando o tempo de inatividade e aumentando a segurança.
Portátil Detector remoto de metano: este dispositivo portátil foi projetado para inspeções rápidas e fáceis, permitindo que a equipe identifique vazamentos com precisão no local.
Cada método oferece vantagens exclusivas, garantindo detecção eficaz e confiável de vazamento de metano para nossos valiosos clientes.
System Composição
Monitoramento gasoso: CH4, C2H6
Métodos do sistema: Montado em veículo, transportado por UAV, portátil
O Detector de Vazamento de Metano é equipado com um detector de metano a laser. O detector de metano a laser é um dispositivo inovador projetado para a detecção eficiente e precisa de gás metano à distância. Essa tecnologia funciona emitindo dois feixes de laser distintos: um laser indicador visível que marca a área de detecção — geralmente em vermelho ou verde — e o outro, um laser infravermelho invisível que mede especificamente a concentração de metano presente naquela área, expressa em partes por milhão multiplicadas por metros (ppm·m).
As moléculas de metano absorvem comprimentos de onda específicos de luz: A absorção de luz por um meio transparente, como uma nuvem de metano, está diretamente relacionada tanto à sua espessura quanto à sua concentração. Aproveitando esse princípio fundamental, podemos implantar um feixe de luz de um comprimento de onda específico para navegar com segurança por uma área cheia de gás metano vazando.
À medida que a luz penetra na massa gasosa, ela experimenta vários graus de atenuação, o que nos permite avaliar a concentração de metano presente. Notavelmente, essa técnica exibe seletividade única; ela responde apenas ao metano, garantindo que outros gases não interfiram nas medições.
A concentração unitária pode ser entendida como o nível de moléculas de metano alinhadas ao longo da linha de visão direta entre o telêmetro e o alvo refletivo. Imagine essas moléculas de metano sendo compactadas ou espalhadas uniformemente ao longo de uma área com espessura de um metro, criando um modelo simplificado de sua distribuição dentro desse espaço.
Essa conceituação ajuda a esclarecer como a concentração de metano é efetivamente representada em um volume específico, facilitando a compreensão da dinâmica em jogo em aplicações do mundo real. Ao visualizar dessa forma, podemos entender como o processo de medição traduz essa distribuição em dados significativos que informam os esforços de monitoramento e detecção.

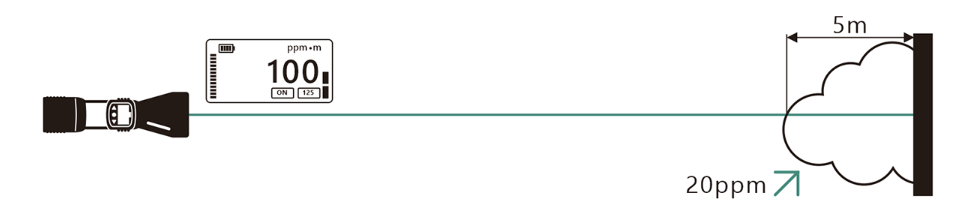

O instrumento mede uma massa de gás metano com uma espessura de 5 m e uma concentração de 20 ppm na linha de detecção como 100 ppm·m, o que é equivalente à massa de gás sendo “comprimida” para uma espessura de 1 m e uma concentração de 100 ppm.

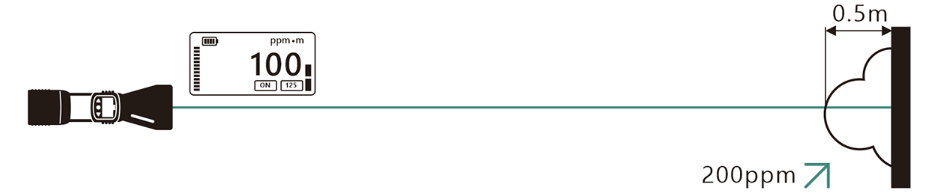

Para uma massa de ar com espessura de 0.5 m e concentração de 200 ppm na linha de detecção, o instrumento também mede um valor de 100 ppm·m, o que equivale à massa de ar sendo “expandida” para uma espessura de 1 m e concentração de 100 ppm.

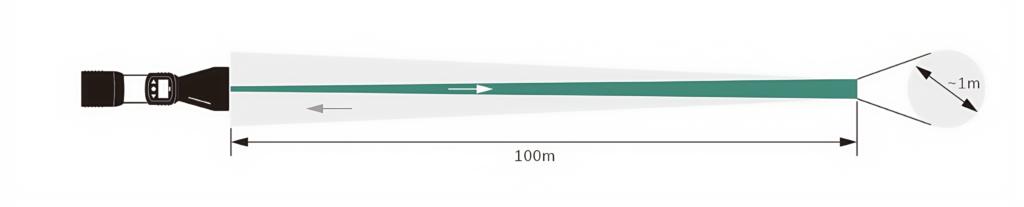

O feixe gerado pelo laser colimado não permanece uma linha perfeitamente reta; em vez disso, ele diverge gradualmente e enfraquece à medida que viaja pela distância, levando a uma forma cônica. Por exemplo, a uma distância de 100 metros, o tamanho do ponto do feixe de detecção se expande para aproximadamente um círculo com um diâmetro de 1 metro. À medida que a distância aumenta ainda mais, a área sendo analisada se torna muito pequena, o que pode fazer com que parte do laser não passe pelo gás. Esse efeito pode fazer com que o sinal refletido retorne ao instrumento, produzindo valores de medição menores do que a concentração real ou, em alguns casos, tornando a detecção totalmente ineficaz.
Ao avaliar edifícios residenciais altos, um ângulo de elevação significativo pode criar um ponto de luz elíptico que pode cobrir vários andares, deixando a área alvo inadequadamente iluminada. Isso resulta em valores de medição enganosamente baixos. Além disso, ao tentar a detecção de longa distância, fatores como vento, chuva ou neblina podem dispersar o laser, diminuindo a quantidade de luz que reflete de volta para o dispositivo. Consequentemente, a intensidade refletida pode ser muito fraca, levando a mais imprecisões nos valores de detecção.
Princípio do método de fluorescência pulsada:
Quando a amostra é irradiada com luz ultravioleta com comprimento de onda de 190-230 nm, o SO2 absorve luz ultravioleta e produz uma transição de nível de energia, e o SO2 muda do estado fundamental para o estado excitado, ou seja:
SO2＋hv1→SO2*
O estado excitado SO2* é instável e retorna instantaneamente ao estado fundamental, emitindo fluorescência com pico de 330 nm, ou seja
SO2*→SO2＋hv2
A intensidade da fluorescência é proporcional à concentração de SO2, e a concentração de SO2 pode ser determinada medindo a intensidade da fluorescência com um tubo fotomultiplicador e um sistema de medição eletrônico
Função: amostragem, filtragem, preservação de calor, anticorrosão, diluição, retrolavagem
Relação de diluição: 1:100
Temperatura de aquecimento: 180 ° C
Precisão de filtragem: 2μm
Os dados de temperatura da sonda, pressão do gás de diluição e vácuo mostram purga de ar zero para estender o ciclo de manutenção da sonda; O módulo do circuito de gás e o módulo do circuito são projetados separadamente, o que é conveniente para manutenção posterior;
A alta temperatura na chaminé não afetará o núcleo de diluição, e o núcleo de diluição ainda deve ser aquecido a 180 °C para garantir que a água no gás de combustão não precipite, e a sonda é aquecida para reduzir a adsorção do gás a ser medido na tubulação; O volume de amostragem é pequeno, a sonda não é fácil de bloquear e a vida útil do filtro da sonda é prolongada;
Todo o processo de amostragem quente e úmida evita a interferência de medição causada pela dissolução dos componentes a serem medidos na água;
O método de diluição pode levar a leituras mais estáveis, resultando em calibração menos frequente, economizando tempo e recursos. Muitos sistemas modernos apresentam interfaces intuitivas e funções automatizadas que simplificam a operação.
Essa medida de proteção ajuda a prolongar a vida útil do equipamento de monitoramento, reduzindo, em última análise, os custos de manutenção e substituição. Ao diluir os gases antes de chegar aos analisadores, o risco de danificar componentes sensíveis é significativamente reduzido.
Os recursos precisos de medição e relatórios do CEMS de extração de diluição garantem que os dados enviados às agências reguladoras sejam confiáveis. O monitoramento contínuo permite que os operadores detectem e tratem de problemas de emissões prontamente, aumentando a conformidade.
Esta técnica garante que a amostra seja representativa das emissões totais, permitindo o monitoramento preciso dos poluentes. Ao diluir o gás da amostra em uma proporção controlada, as variações na concentração que poderiam levar a imprecisões na medição são minimizadas.
O monitoramento preciso auxilia na identificação e mitigação de emissões excessivas, ajudando assim a minimizar o impacto ambiental. A capacidade de monitorar emissões precisamente apoia as empresas em seu comprometimento com operações sustentáveis e responsáveis.
O sistema pode ser utilizado em diversos processos industriais, desde a geração de energia até a fabricação, garantindo a conformidade com as regulamentações ambientais. Este sistema mede efetivamente uma variedade de poluentes, incluindo NOx, SO2, O2, CO e CO2, usando diferentes analisadores adaptados a gases específicos.
O sistema de diluição aumenta significativamente a confiabilidade do sistema, ao mesmo tempo em que reduz as despesas operacionais e de manutenção. Seu custo operacional médio é de apenas 1/3 a 1/2 de um sistema de amostragem direta.
A diluição instantânea dentro da sonda elimina os efeitos de condensação, removendo a necessidade de linhas de amostragem aquecidas ou isoladas. Isso evita danos potenciais ao instrumento causados pela condensação
Os recursos precisos de medição e relatórios do CEMS de extração de diluição garantem que os dados enviados às agências reguladoras sejam confiáveis. O monitoramento contínuo permite que os operadores detectem e tratem de problemas de emissões prontamente, aumentando a conformidade.
Esta técnica garante que a amostra seja representativa das emissões totais, permitindo o monitoramento preciso dos poluentes. Ao diluir o gás da amostra em uma proporção controlada, as variações na concentração que poderiam levar a imprecisões na medição são minimizadas.
Transmissão rápida de gás de amostra, carga de trabalho de manutenção reduzida e uso mínimo de consumíveis. Além disso, ele suporta processamento de dados e geração de relatórios
O sistema pode ser utilizado em diversos processos industriais, desde a geração de energia até a fabricação, garantindo a conformidade com as regulamentações ambientais. Este sistema mede efetivamente uma variedade de poluentes, incluindo NOx, SO2, O2, CO e CO2, usando diferentes analisadores adaptados a gases específicos.
Em que circunstâncias o detector de vazamento de metano pode ser restringido?
Chuva, neblina, neve ou areia podem reduzir o poder de penetração do laser, diminuindo a precisão da detecção e a distância efetiva.
A luz solar ou outras fontes de luz fortes podem interferir no sinal do laser, afetando a análise pelo receptor.
Se outros gases com espectros de absorção semelhantes estiverem presentes no ambiente, isso pode levar a erros de julgamento ou precisão reduzida.
Se a distância for muito grande, pode haver atenuação ou dispersão do sinal, afetando o resultado da detecção.
Equipamentos que não são calibrados regularmente podem apresentar diminuição de sensibilidade ou desvio de medição.
É essencial integrar unidades de condicionamento de amostra eficazes que possam remover umidade, material particulado e outros contaminantes. Manter temperaturas apropriadas dentro do sistema é vital para evitar condensação, o que pode distorcer os resultados. Os sistemas devem ser isolados e, se necessário, aquecidos para evitar imprecisões devido a flutuações de temperatura.
Razões de diluição padrão, como 100:1, podem ser empregadas para misturar o gás de combustão com ar limpo e seco. Essa diluição deve ser controlada com precisão para corresponder aos requisitos de gases específicos que estão sendo detectados. A incorporação de mecanismos de diluição ajustáveis permite que os operadores modifiquem as configurações com base nas condições em tempo real do gás que está sendo monitorado e nos requisitos regulatórios.
Os analisadores devem ser selecionados por sua robustez e capacidade de funcionar de forma ideal nas condições ambientais e operacionais específicas da instalação. Gases diferentes exigem técnicas analíticas distintas.
Incorporar autodiagnósticos pode alertar os operadores sobre mau funcionamento do sistema antes que eles afetem a coleta de dados. Projetar sistemas que sejam simples de manter, com componentes facilmente acessíveis, pode ajudar a garantir que os técnicos possam realizar verificações e reparos regulares sem tempo de inatividade significativo
O design deve facilitar recursos de monitoramento contínuo em tempo real para permitir respostas imediatas às mudanças nas emissões, aprimorando o controle operacional. Os sistemas devem oferecer suporte à integração perfeita com ferramentas de relatórios de dados para garantir que a documentação de conformidade precisa possa ser gerada sem entrada manual, minimizando assim o erro humano.
O design deve considerar parâmetros ambientais variáveis e incluir recursos que permitam que o sistema se adapte. Por exemplo, se as temperaturas ambientes forem propensas a flutuações, o equipamento de regulação de temperatura precisa ser fatorado no design do CEMS. Seleção de material robusto: os materiais usados na construção de linhas de amostragem, sondas e outros componentes devem ser resistentes à corrosão e degradação por influências ambientais para aumentar a longevidade e a confiabilidade.
O detetcor possui uma câmera PTZ omnidirecional integrada e um sensor laser de alto desempenho, tornando-o ideal para detectar vazamentos em tubulações que passam por baixo de calçadas e áreas verdes. Ao posicionar o equipamento de detecção no alto do teto do veículo, o sistema minimiza os bloqueios causados pela luz de detecção e reduz significativamente as taxas de alarmes falsos. Ele funciona aspirando o ar ambiente para uma câmara dedicada dentro do veículo, onde analisa a concentração de metano, mesmo em quantidades vestigiais. Além disso, a interação entre massas de ar em deriva e as capacidades de detecção aérea aumenta a eficácia do sistema na identificação de pequenos vazamentos, garantindo um monitoramento abrangente e resultados confiáveis.
A avançada tecnologia de telemetria a laser ESEGAS capacita a série U com um tempo de resposta impressionante de apenas 0.025 segundos e um limite de detecção estática notavelmente baixo. Isso permite a detecção eficaz de massas de ar de vazamento até uma altitude de 120 metros. Ela oferece dois modos de inspeção automática: varredura de área e cruzeiro de rota. Os usuários podem criar facilmente tarefas de cruzeiro importando arquivos KML para rotas GIS ou simplesmente clicar em locais específicos, como vilas ou estações, para iniciar varreduras de vazamento. Projetado para ser excepcionalmente leve, o sistema está em conformidade com os “Regulamentos Interinos sobre o Gerenciamento de Voo de UAV”, permitindo que ele opere em espaço aéreo abaixo de 120 metros sem exigir permissões de voo específicas.
O design da “Lanterna” prioriza um exterior amigável que facilita o manuseio e o uso prolongado, incorporando o conceito de “Uma ferramenta confiável na mão do inspetor”. Esta lanterna inovadora combina perfeitamente ergonomia com desempenho excepcional. Seu corpo de liga de alumínio, tratado com anodização dura, aumenta a durabilidade e proporciona uma pegada confortável. Apresentando um design minimalista com um único botão, garante usabilidade imediata, permitindo que os trabalhadores da linha de frente se concentrem em suas tarefas de inspeção sem distração dos ajustes de parâmetros. Além disso, sua bateria de longa duração, recursos de carregamento rápido e interface Tipo C garantem confiabilidade, mesmo em ambientes alpinos exigentes, garantindo um dia inteiro de funcionalidade.
| Modelo | A10R U10 L10 | Objeto de detecção | A10R: Metano (CH4) U10: Metano (CH4) L10: Metano (CH4) |
|---|---|---|---|
| Princípio de medição | Espectroscopia de absorção a laser | Detecção de grau de laser | Segurança ocular humana classe I |
| Limite de detecção estática | A10R: 5 ppm·m U10: 3ppm·m L10: 5 ppm·m | Indica o grau do laser | A10R: Classe IIIR Não olhe diretamente ou para o instrumento de observação U10: Classe IIIR Não olhe diretamente ou para o instrumento de observação L10: Classe IRI Não olhe diretamente ou para o instrumento de observação |
| O tempo de resposta | A10R: 0.025s U10: 0.025s L10: 0.1s | Grau de proteção da caixa | A10R: P66 U10: L10: |
| A maior distância de detecção | A10R: 150 m Sub-10: 150m L10: 100m | Temperatura de trabalho | A10R: -40~60°C U10: -20~50°C L10: -20~50°C |
| Faixa de concentração | A10R: 0~50,000 ppm·m U10: 0~50,000 ppm·m L10: 0~100,000 ppm·m | Umidade de trabalho | <98% UR e sem condensação |
| Alcance de movimentação da plataforma em nuvem | A10R: Horizontal 360° contínuo e inclinação de 120° U10: L10: | Alimentação e consumo de energia | A10R: 12 V CC 50 W U10: L10: |
| Tamanho interno do mainframe | A10R: 280x105x140mm U10: L10: | Tamanho do equipamento do telhado | A10R: 184x205x228mm U10: L10: |
| Peso do hospedeiro interno | A10R: 3 kg U10: L10: | Peso do equipamento do telhado | A10R: 3.7 kg U10: L10: |
| Modelos adaptados | A10R: U10: Série DJIM350 L10: | (Mm) | A10R: U10: 174x89x163 L10: |
| Dimensão da unidade principal | A10R: U10: L10: 170x52x52mm | Peso | A10R: U10: 0.7 kg L10: |
| Fonte de alimentação e resistência | A10R: U10: L10: Bateria de lítio>10h | Peso da unidade principal | A10R: U10: L10: 0.38 kg |
| Grau à prova de explosão | A10R: U10: L10: Exib llC T4 Gb | Recinto | A10R: U10: L10: IP68 |
