产品/空气质量监测系统
AQMS 空气质量监测系统
AQMS 环境空气质量在线监测系统是一种创新解决方案，旨在有效监测和管理空气质量。通过收集和分析环境污染物数据，该系统使组织能够评估空气质量标准并制定改进策略。该系统对于实施保护公众健康和环境的控制措施至关重要。
AQMS 空气质量监测系统的意义不仅限于数据收集；它在城市管理和环境保护中发挥着至关重要的作用。该系统提供精确的空气质量信息，帮助政府和社区组织做出明智的决定，以满足他们的具体需求。它弥合了数据和实际应用之间的差距，确保测量结果转化为切实可行的改进。
在空气质量直接影响公众健康的世界中，AQMS 空气质量监测系统的作用不仅仅是报告数字。它为了解和应对空气污染提供了一个全面的框架，使其成为维护清洁环境的持续挑战中不可或缺的工具。最终，通过促进更好的空气质量管理，AQMS 不仅增强了我们对污染物的了解，还为更健康的社区做出了贡献。
系统 C作曲
气态污染物监测： SO2、NO、NO2、NOX、O3、CO、PM2.5、PM10等

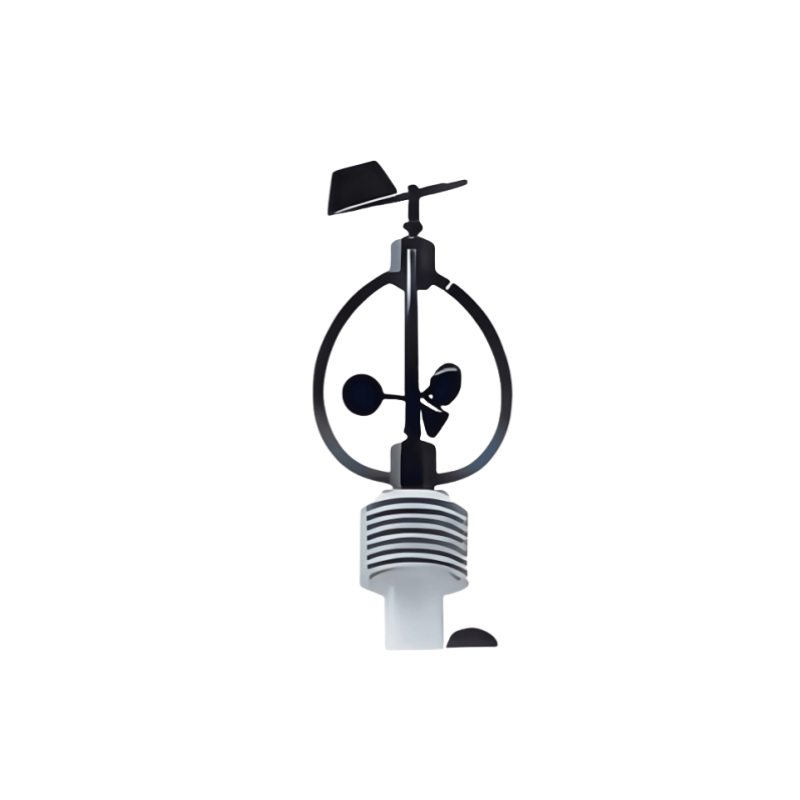

五项气象参数分析仪： 温度、湿度、风向、风速、气压
系统控制装置、数据采集系统：工业计算机

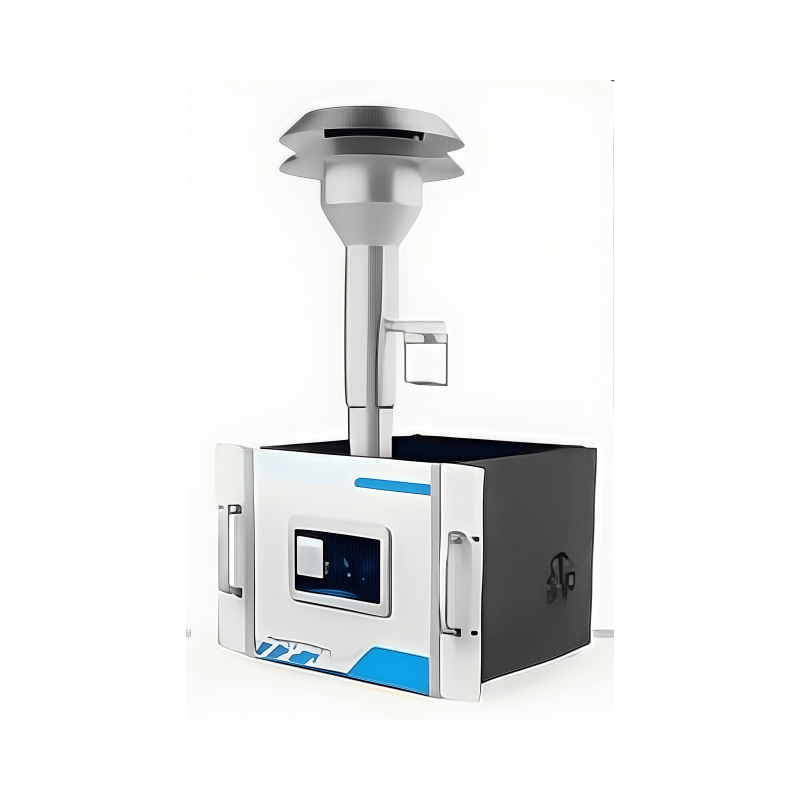

AQMS空气质量监测系统由采样装置、分析仪、校准装置、数据采集系统四部分组成。气态污染物分析仪包括SO2、NO、O3、CO、VOCs、激光气体（HCl、HF、NH、）分析仪、NO2分析仪（CAPS腔衰减相移光谱仪）；颗粒物分析仪包括PM2.5分析仪、PM10分析仪、消光分析仪（气溶胶分析仪）。
AQMS 通常由以下组件组成：
化学发光法原理：
氮氧化物分析仪的基本原理是化学发光法，氮氧化物由NO和NO2组成，NO的测量是利用NO与O3反应生成激发态NO2*，吸收化学能后生成的NOXNUMX*。
一氧化氮+氧气→二氧化氮*+氧气
处于激发态的NO2*并不稳定，在返回基态的过程中会以光量子的形式释放荧光，通过PMT可以测量荧光强度，从而计算出NO浓度。
NO2*→NO+hv1200nm
经测量后，将NOx中的NO2通过转化器转化为NO，得到NO2浓度，将两个浓度相加即可计算出NOx浓度。
紫外荧光法原理：
SO2分析仪的基本原理为紫外荧光法，在紫外光激发下，SO2分子发生能级跃迁，辐射特定波长的荧光，荧光强度与SO2浓度成正比，通过测量荧光强度，经温压补偿，可计算出标准工况下空气中的SO2浓度。
非色散红外吸收法（NDIR）的原理：
CO分析仪的基本原理为非色散红外吸收法（NDIR）技术，CO分子对红外光的吸收符合比尔-朗伯定律，高能红外光经滤光轮交替穿过一个充满CO的气室和一个不含CO的气室，进入一个有效光程为14m的样品吸收室，通过比较样品和参比气体对红外能量的吸收，利用吸收定律，可以计算出样品中的CO浓度。
紫外分光光度法的原理：
臭氧分析仪的基本原理为紫外分光光度法，光度计发出的高能紫外光穿过样品吸收室，样品吸收室被抽入不含O3的样品气体（去除O3）和含有O3的样品气体（不去除O3），通过光检测器测量吸收光的强度，最后根据朗伯-比尔定律计算出O3浓度。
比例稀释原理是采用两台高精度质量流量控制器，一台通大流量稀释气体（零点气），另一台通小流量标准气体，经石英气相滴定室混合均匀后输出比例稀释的标准气体。臭氧发生器采用紫外电离原理，利用紫外光度计精确控制空气中氧电离，生成高精度O3。
零气发生器包含外置无油空压机压力流量控制器、除水系统、SO2、NO、NO2、O3、H2S去除器、CO、碳氢化合物去除器，利用催化燃烧反应和分子筛吸附过滤原理，去除空气中的SO2、NO、NO2、O3、H2S、CO、NH3、碳氢化合物及颗粒物，输出干燥洁净的空气。
功能：采样、过滤、保温、防腐、稀释、反冲洗
稀释比例： 1:100
加热温度： 180℃，
过滤精度： 2μm
探头温度、稀释气压力及真空数据显示零空气吹扫，延长探头维护周期；气路模块与电路模块分开设计，方便后期维护；
烟道内的高温不会对稀释芯造成影响，而稀释芯仍需加热到180℃，保证烟气中的水分不会析出，同时对探头进行加热，减少被测气体在管道内的吸附；采样量小，探头不易堵塞，延长探头过滤器的使用寿命；
全过程湿热采样，避免了待测组分溶解于水中带来的测量干扰；
稀释法可获得更稳定的读数，从而减少校准频率，节省时间和资源。许多现代系统都具有直观的界面和自动化功能，可简化操作。
这种保护措施有助于延长监测设备的使用寿命，最终降低维护和更换成本。通过在气体到达分析仪之前对其进行稀释，可显著降低敏感元件受损的风险。
稀释萃取 CEMS 的精确测量和报告功能可确保提交给监管机构的数据可靠。持续监控使操作员能够及时发现和解决排放问题，从而提高合规性。
该技术可确保样本代表总体排放量，从而实现对污染物的精确监测。通过以受控比例稀释样本气体，可最大程度地减少可能导致测量不准确的浓度变化。
准确的监测有助于识别和减轻过度排放，从而有助于最大限度地减少对环境的影响。准确监测排放的能力支持公司致力于可持续和负责任的运营。
该系统可应用于从发电到制造等各种工业过程，确保符合环境法规。该系统使用针对特定气体量身定制的不同分析仪，可有效测量各种污染物，包括 NOx、SO2、O2、CO 和 CO2。
稀释萃取 CEMS 的优势
稀释系统显著提高了系统可靠性，同时降低了运行和维护费用，其平均运行成本仅为直接采样系统的1/3至1/2。
探头内的即时稀释可消除冷凝效应，无需加热或绝缘采样管线。这可防止冷凝造成的潜在仪器损坏
稀释萃取 CEMS 的精确测量和报告功能可确保提交给监管机构的数据可靠。持续监控使操作员能够及时发现和解决排放问题，从而提高合规性。
该技术可确保样本代表总体排放量，从而实现对污染物的精确监测。通过以受控比例稀释样本气体，可最大程度地减少可能导致测量不准确的浓度变化。
样气传输快速，减少维护工作量，最大程度降低耗材使用量，并支持数据处理和报告生成
该系统可应用于从发电到制造等各种工业过程，确保符合环境法规。该系统使用针对特定气体量身定制的不同分析仪，可有效测量各种污染物，包括 NOx、SO2、O2、CO 和 CO2。
AQMS 广泛应用于实时城市空气质量监测。高精度传感器可以捕捉污染物浓度的变化，为城市管理者提供数据支持。它有助于制定有效的污染控制政策，例如交通限制或工业减排计划。通过分析污染数据，它有助于追踪污染源并为减排工作提供科学指导。
在工业区，空气质量监测系统监测企业污染物排放是否符合监管标准，支持环保部门的合规检查。实时监控可快速发现异常排放并警告潜在的污染事件，确保工业区的环境监管有力。
通过发布空气质量指数 (AQI) 数据，AQMS 评估空气污染对公众健康的影响，特别是对儿童、老年人和有健康问题的人等弱势群体的影响。它帮助个人采取保护措施，并为医疗机构研究空气污染与健康问题之间的联系提供数据。
AQMS数据为交通管理提供科学支撑，在重污染天气下，实施车辆限行、优化道路设计，降低车流量和车辆排放对空气质量的影响，提高居民出行效率。
AQMS结合气象数据，预测空气质量变化趋势，有助于研究大气扩散模式和区域污染变化，这些长期数据集可支持学术研究和政策制定，为改善环境质量提供理论基础。
在污染事件或自然灾害期间，AQMS 可实时监测污染程度和蔓延情况，指导应急响应措施。在化工厂泄漏、火灾或沙尘暴等事件中，AQMS 数据可帮助当局快速响应并评估影响。
采样探头采用超音速孔板，当孔板两端的压差超过上游压力的0.46倍时，可确保气体流量恒定。只要孔板后的真空度大于-53 kPa，无论温度或压力如何变化，都能保持此状态。
孔口下游的文丘里管通过引导稀释空气流来产生足够的真空，从而实现稳定的进气。整个过程基于空气动力学原理，通过持续供应仪表空气（0.6 MPa，20 L/min）来确保稳定运行。
文丘里管还充当流量限制器，控制稀释空气的流量。多级压力调节器使稀释空气保持恒定的压力（通常为0.35 kPa）。
稳定的稀释空气压力不仅保证了文丘里管内真空度的恒定，而且保证了烟气进气量的稳定，维持了整体的稀释率。
超音速孔板可最大程度地减少温度和压力波动对稀释率的影响。通过在临界流动条件下运行，孔板可确保通过它的气体体积流量仅取决于气体速度，该速度接近音速。
校准气体从探头前端引入，并沿着与样品气体相同的路径进入分析仪。此方法可验证稀释比例的一致性，并消除系统范围内的误差，从而确保整个系统的准确性。
探头集成了临界孔板（超音速孔板）和 0.1 µm 精细过滤器，可防止灰尘堵塞。
2.文丘里管由加压清洁空气驱动，产生必要的真空。该系统使用3至7升压缩空气，通过喷嘴产生吸力，确保稀释系统高效稳定地运行。
必须集成有效的样品调节装置，以去除水分、颗粒物和其他污染物。保持系统内适当的温度对于防止冷凝至关重要，因为冷凝可能会影响结果。系统必须绝缘，必要时还要加热，以避免因温度波动而导致不准确。
可以采用标准稀释比（例如 100:1）将烟气与清洁干燥的空气混合。必须精确控制稀释度以满足特定气体检测的要求。采用可调节稀释机制，操作员可以根据被监测气体的实时状况和监管要求修改设置。
必须选择坚固耐用且能够在设施的特定环境和操作条件下发挥最佳功能的分析仪。不同的气体需要不同的分析技术。
结合自我诊断功能，可以在系统故障影响数据收集之前提醒操作员。设计易于维护且具有易于访问的组件的系统，可以帮助确保技术人员能够定期检查和维修，而不会造成长时间停机
设计应有利于持续的实时监控能力，以便对排放变化做出立即反应，加强运营控制。系统必须支持与数据报告工具的无缝集成，以确保无需人工输入即可生成准确的合规文件，从而最大限度地减少人为错误。
设计必须考虑不同的环境参数，并包括允许系统适应的功能。例如，如果环境温度容易波动，则需要在 CEMS 设计中考虑温度调节设备。坚固的材料选择：用于构造取样管线、探头和其他组件的材料必须能够抵抗环境影响造成的腐蚀和降解，以提高使用寿命和可靠性。
| 测量因素 | 氮氧化物、二氧化氮、一氧化氮、二氧化硫、臭氧、一氧化碳 | 单位 | nmol/mol (ppb)、μmol/mol 33 (ppm) μg/m、mg/m (可选) |
|---|---|---|---|
| 测量范围 | 氮氧化物、二氧化氮、一氧化氮：2-0ppb 或 500-0ppm SO2：最小：(0-500)nmol/mol（ppb）；最大：(0~20)μmol/mol（ppm）（可选） O3：0-500ppb 或 0-20ppm 一氧化碳： (0~50)μmol/mol（ppm） |
电压稳定性 | ±0.5% FS |
| 响应时效 | 氮氧化物、二氧化氮、一氧化氮：<2秒 二氧化硫：<2秒 O3：<60秒 一氧化碳：<120秒 |
流动稳定性 | 氮氧化物、二氧化氮、一氧化氮： (2±500%)sccm 一氧化碳： (800±80)sccm 氧气：（3±800）sccm 内容： |
| 零噪音 | 氮氧化物、二氧化氮、一氧化氮：<2ppb 二氧化硫：<2ppb O3：<0.2ppb（均方根值） 一氧化碳：≤0.25ppm |
环境温度变化的影响 | 氮氧化物、二氧化氮、一氧化氮：<2ppb/℃ 二氧化硫：<2ppb/℃ 臭氧：<3ppb/℃ 一氧化碳：<0.1 ppm/℃ |
| 低密度脂蛋白 | 氮氧化物、NO2、NO：0.4 nmol/mol（ppb） 二氧化硫：≤2ppb 臭氧：3ppb 一氧化碳：≤0.5ppm |
浓度偏差 | 氮氧化物、二氧化氮、一氧化氮：≤2% SO2：<15kg，外置泵：5kg 臭氧：≤3% 内容： |
| 24小时零漂移 | 氮氧化物、二氧化氮、一氧化氮：±2ppb 二氧化硫：±2ppb 臭氧：±3ppb 一氧化碳：±0.25ppm |
7天长期零点漂移 | 氮氧化物、二氧化氮、一氧化氮：±2ppb/5d SO2：200V~240V，50/60Hz，400W O3：±5ppb/7天 CO：±0.5ppm/7d（24小时量程漂移：±2ppm） |
| 24 小时 20% 量程漂移 | 氮氧化物、二氧化氮、一氧化氮：±2ppb/2小时 二氧化硫：±2ppb/2小时 O3：±2ppb/24小时 一氧化碳：<0.2ppm/24小时 |
7d 长期跨度漂移 | 氮氧化物、二氧化氮、一氧化氮：±2ppb/10天 SO2：10V、5V、1V、0.1V（可选） O3：±10ppb/7天 一氧化碳：±1ppm/7天 |
| 24 小时 80% 量程漂移 | 氮氧化物、二氧化氮、一氧化氮：±2ppb/5小时 二氧化硫：±2ppb/5小时 O3：±5ppb/24小时 一氧化碳：<0.5 ppm/24小时 |
重复性 | <1％ |
| 线性度 | <1%/满量程 | 跨度噪声 | 氮氧化物、二氧化氮、一氧化氮：≤2ppb 二氧化硫：≤2ppb 臭氧：≤3%满量程 一氧化碳：≤0.5ppm |
| 指示错误 | ±1％FS | 工作湿度 | （0～85）％相对湿度 |
| 工作温度 | 15°C〜35°C | 重量 | 氮氧化物、二氧化氮、一氧化氮：<2kg 二氧化硫：<2公斤 氧气：<3公斤 一氧化碳：<20公斤 |
| 维度 | 178 毫米x432 毫米x635 毫米 | 外场通讯 | RS232 / RS485 |
| 电源 | （220±20）伏；（50±1）赫兹 | 80% 测距精度 | 氮氧化物、二氧化氮、一氧化氮：≤2ppb 二氧化硫：≤2ppb O3： 一氧化碳：≤0.4ppm |
| 20% 测距精度 | 氮氧化物、二氧化氮、一氧化氮：≤2ppb 二氧化硫：≤2ppb O3： 一氧化碳：≤0.4ppm |
样气流量 | 二氧化硫：2℃～5℃ |
