Il cromatografo a gas di processo HPGC-1000

Il gascromatografo di processo online HPGC-1000 è progettato per separare e analizzare praticamente tutte le miscele di gas o miscele liquide che possono essere vaporizzate. Il suo hardware e software appositamente progettati soddisfano severi requisiti di ripetibilità delle misurazioni e funzionamento stabile a lungo termine. Dotato di un design flessibile del forno a colonna e componenti funzionali modulari, questo sistema consente applicazioni analitiche sofisticate.

In quanto cromatografo di processo di livello industriale, soddisfa anche i requisiti di monitoraggio ambientale grazie alle sue capacità di misurazione di precisione e alla continua affidabilità operativa.

In che modo il gascromatografo di processo garantisce un'analisi precisa dei componenti?

I moderni gascromatografi di processo forniscono analisi multicomponente affidabili per applicazioni industriali. Questi strumenti iniettano campioni di gas o liquidi controllati in tubi di dosaggio a temperatura stabilizzata, mantenendo portate costanti. Il gas di trasporto trasferisce quindi questi campioni in colonne cromatografiche, dove la separazione avviene tramite interazione differenziale con i materiali di riempimento.

Perché i cromatografi di gas di processo sono ideali per il monitoraggio industriale continuo?

I sistemi di gascromatografia online funzionano ciclicamente e a intermittenza. Come parte di ciò, i gascromatografi di processo consentono il campionamento automatizzato senza interruzione del processo. I modelli avanzati come l'HPGC-1000 utilizzano meccanismi trifase:

1. Iniezione del campione con valvole di dosaggio a pressione bilanciata.

2. Separazione delle colonne tramite dinamiche di adsorbimento/desorbimento.

3. Rilevamento tramite sensori specializzati.

Quali tecnologie di rilevamento ottimizzano le prestazioni del gascromatografo di processo?

Il cromatografo a gas di processo HPGC-1000 supporta tre configurazioni di rilevatori per un'analisi completa:
– I rilevatori di conduttività termica (TCD) misurano componenti non corrosivi come idrogeno e azoto
– I rilevatori a ionizzazione di fiamma (FID) eccellono nella quantificazione degli idrocarburi
– I rilevatori fotometrici di fiamma (FPD) mirano specificamente ai composti di zolfo

Il rilevatore a ionizzazione di fiamma (FID)

Rilevatori fotometrici di fiamma (FPD)

Rilevatori di conduttività termica (TCD)

Come funziona il rilevatore a ionizzazione di fiamma nei sistemi cromatografici a gas di processo?

Il rilevatore a ionizzazione di fiamma (FID) offre una sensibilità eccezionale per l'analisi di composti organici nella gascromatografia online. Questo rilevatore distruttivo e sensibile alla massa utilizza la combustione di idrogeno e aria per generare una fiamma stabile. Mentre il gas di trasporto trasporta i componenti del campione nella fiamma, le molecole organiche subiscono una ionizzazione chimica ad alta temperatura. Questo processo crea correnti ioniche *milioni di volte più forti* del flusso di base.

Un campo elettrico ad alta tensione dirige le particelle cariche verso i rispettivi elettrodi, generando corrente misurabile. Amplificatori avanzati convertono quindi questo segnale in dati quantificabili, consentendo una quantificazione precisa dei composti organici. I moderni sistemi di gascromatografia di processo sfruttano l'intervallo di rilevamento *da 10^-12 A a 10^-8 A* del FID per l'analisi degli idrocarburi in applicazioni petrolchimiche e ambientali.

Perché scegliere i rilevatori di conduttività termica per l'analisi permanente dei gas?

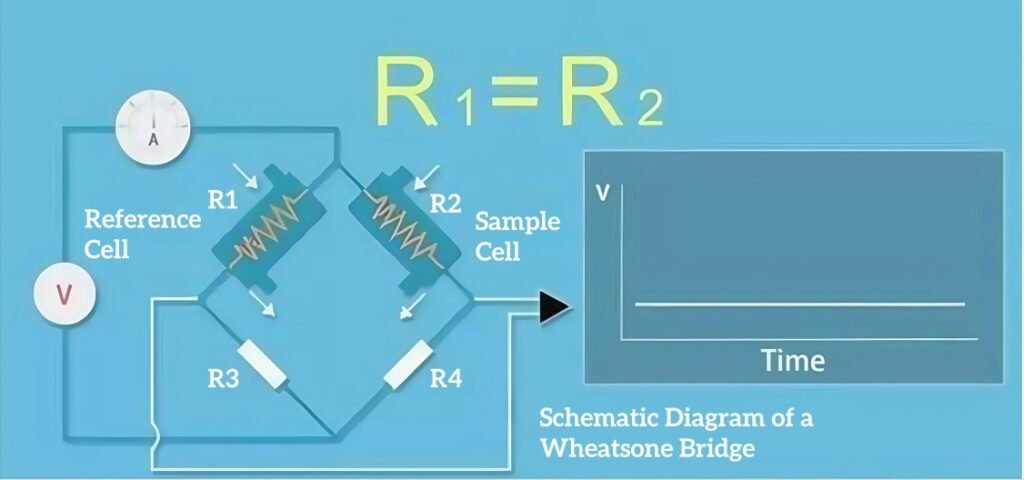

I rilevatori di conduttività termica (TCD) rimangono una pietra angolare della gascromatografia grazie alla loro risposta universale e al design robusto. Questi rilevatori confrontano le differenze di conduttività termica del gas tra gas di trasporto puro e miscele di campioni. Un filamento di tungsteno riscaldato forma un circuito a ponte di Wheatstone: quando i componenti del campione alterano la conduttività termica, gli spostamenti della resistenza del filamento sbilanciano il ponte, generando segnali misurabili.

Fattori chiave come la corrente del ponte (100-200 mA), il tipo di gas vettore (preferibilmente elio/idrogeno) e la temperatura del rivelatore influenzano in modo critico la sensibilità. Sebbene meno sensibili delle alternative moderne, i TCD eccellono nel rilevamento di gas inorganici e gas permanenti come H2, CO2 e O2. La loro semplicità li rende ideali per il monitoraggio del gascromatografo di processo industriale.

I rilevatori fotometrici di fiamma possono tracciare con precisione i composti di zolfo e fosforo?

I rilevatori fotometrici a fiamma (FPD) forniscono una selettività senza pari per i composti di zolfo (S) e fosforo (P) nella gascromatografia online. Quando questi composti bruciano in una fiamma ricca di idrogeno, le molecole di S*₂ emettono luce blu-violetta (394 nm), mentre i frammenti di HPO* producono emissioni verdi (526 nm). I filtri ottici isolano queste lunghezze d'onda prima che i tubi fotomoltiplicatori convertano la luce in segnali elettrici.

Con limiti di rilevamento che raggiungono *10^-12 g/s per il fosforo* e *10^-11 g/s per lo zolfo*, gli FPD sopprimono efficacemente l'interferenza degli idrocarburi (rapporto di selettività: 10⁴:1). Ciò li rende indispensabili per il monitoraggio ambientale di pesticidi, odorizzanti di gas naturale e inquinanti industriali. Per i sistemi di gascromatografia di processo che analizzano i gas di raffineria o la qualità dell'aria, gli FPD garantiscono un reporting affidabile della conformità a livello di traccia.

Perché il PDHID è ideale per l'analisi di ultratracce nel cromatografo a gas di processo HPGC-1000?

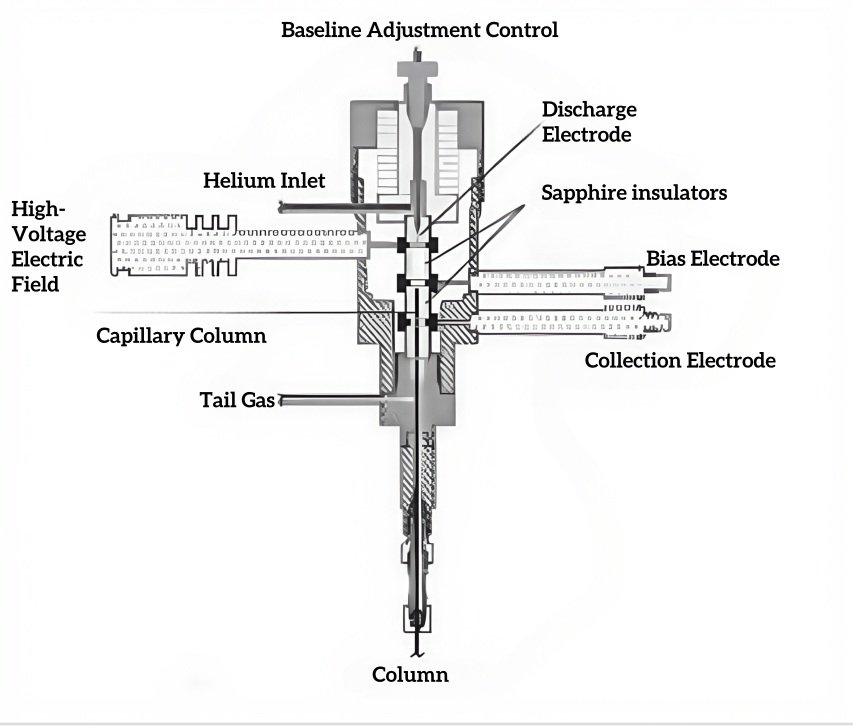

Il rilevatore di ionizzazione dell'elio a scarica pulsata (PDHID) raggiunge una "sensibilità a livello di ppb" su praticamente tutti i composti organici/inorganici, rendendolo ineguagliabile per l'analisi di gas ad alta purezza. A differenza dei rilevatori radioattivi, il PDHID utilizza scariche elettriche pulsate per creare atomi di elio metastabili (He*). Queste particelle eccitate ionizzano le molecole del campione tramite l'effetto Penning, generando correnti misurabili. I parametri operativi critici includono:

– Intervalli di impulso (200-300 μs) per bilanciare sensibilità e stabilità termica

– Tensione di polarizzazione (-40 V a -60 V) che ottimizza il rapporto segnale/rumore

– Flusso di spurgo dell’elio (6.8-68 mL/min) che riduce al minimo il picco di scodamento

Con un volume di cella di 113 μL, PDHID mantiene la risoluzione anche per picchi di 1 secondo. Il suo design non radioattivo e le prestazioni costanti nei sistemi di gascromatografia online lo rendono preferito per il monitoraggio di gas di grado semiconduttore e l'analisi di tracce ambientali.

Parametri tecnici

Modello	HPGC-1000	Misurazione Oggetto	Gas o liquidi vaporizzabili	Protocollo	Modbus RTU
Ambientale La temperatura	-10 ° C a 40 ° C	Misurazione Portata	ppb al 100% (a seconda dell'analita)	HMI	Touchscreen a colori da 10.4 pollici
Rivelatore Tipi	– TCD – FID – Dipartimento di Polizia di Stato – PDHID	Multi-rilevatore Capacità	Supporta l'installazione simultanea di 2 FID o 4 TCD	Potenza Alimentazione	– 220 V CA ±10% – 50 Hz ±5%
Abbassare Tipo di rilevamento Limiti	– FID: 15 ppb (CH₄) – TCD: 100 ppm (CH₄ in H₂) – Concentrazione di idrogeno (FPD): 0.1 ppm (H₂S) – PDHID: 10 ppb (CH₄)	Zero Deriva	– TCD ≤1% (1 ora) – FID ≤1% (1 ora) – FPD ≤1% (1 ora) – PDHID ≤1% (1 ora)	Dimensioni	– Tipo N: 680 mm (L) × 407 mm (P) × 955 mm (A) – Tipo L: 770 mm (L) × 407 mm (P) × 1159 mm (A)
Ripetibilità Errore	≤±1% FS (varia a seconda dell'applicazione)	Riscaldamento Metodo	Riscaldamento del bagno d'aria controllato da PID	Peso	– Antideflagrante: ~100 kg – Non antideflagrante: ~84 kg
Forno La temperatura Portata	Ambiente da +10°C a 180°C	Controllate Precisione	± 0.05 ° C	I/O standard (Espandibile a seconda delle necessità)	– Ingressi: 8 ingressi analogici (AI); 8 ingressi digitali (DI) – Uscite: 12 uscite analogiche (AO); 8 uscite digitali (DO)
termostatica Telecamera climatica Volume	40L	Campionamento valvole	– Valvola a membrana – valvola rotativa – valvola di iniezione del campione liquido	Communication Interfacce	–RS-232 –RS-485 –Ethernet
Numero di Installabile valvole	Massimo 10 valvole	Column Tipi	– Colonna imballata – colonna micro-impaccata – colonna capillare	Applicazioni	– Chimico – gas naturale – petrolio – metallurgia – industrie di gas industriali
Vettore Gas Pressione	0.1–0.5 MPa	Accessories	Conversione del metano forno/rimozione idrocarburi	Gas vettore e Consumo	– Portata: 30–300 ml/min – Purezza: 99.999% N₂/He (compatibile con i purificatori) – Precisione di controllo: ±0.001 psi
Strumento Aria	– Senza olio, asciutto – 0.5 MPa – Portata: 100 L/min	A prova di esplosione Valutazione	Ex db eb mb pxb II C T4 Gb	Ausiliario gas	– Supporto alla combustione: 300–450 ml/min (aria di grado zero) – Gas combustibile: 25–45 ml/min (99.999% H₂) – Gas di azionamento: N₂ o aria
